Tryb animacji ekranów¶

Tryb animacji służy do uruchamiania ekranów w widoku pracy operatorskiej. Ekran jest prezentowany w postaci docelowego widoku dla użytkownika końcowego – bez możliwości edycji i bez narzędzi projektowych.

Charakterystyka trybu animacji¶

ekran działa wyłącznie na podstawie zapisanej konfiguracji,
dane są odświeżane w czasie rzeczywistym,
elementy wizualizacyjne prezentują aktualne wartości tagów,
elementy sterujące są aktywne tylko dla użytkowników z odpowiednimi uprawnieniami,
wszystkie funkcje edycyjne są zablokowane.

Uruchamianie trybu animacji¶

Tryb eksploatacji można uruchomić:

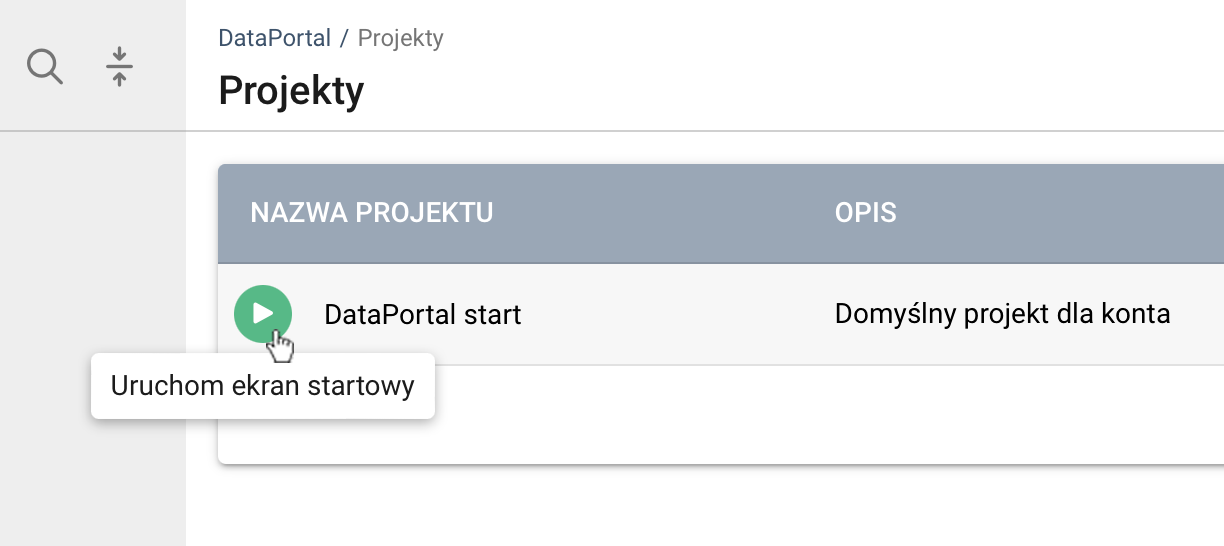

z poziomu modułu Projekty klikając przycisk z ikonką pojawiający się po najechaniu kursorem na wybrany projekt,

Domyślny ekran dla projektu

Przycisk jest widoczny tylko wtedy, gdy w projekcie ustawiono ekran startowy. Ekran startowy można określić w edycji właściwości projektu lub w neu kontekstowym na drzewku ekranów.
w celach testowych podczas pracy nad projektem w DataPortal Designer.

Po uruchomieniu ekran zajmuje cały obszar roboczy, a lista projektów i folderów zostaje ukryta. Widoczny pozostaje panel drzewa, który można ukryć przyciskiem zwijania w celu powiększenia obszaru roboczego.

Zmiana ekranów w trybie animacji

Podczas pracy w trybie animacji zmiana zaznaczenia na drzewku wpływa na aktywny ekran. W module Projekty kliknięcie innego projektu spowoduje uruchomienie jego ekranu startowego.

Kończenie trybu animacji¶

Aby zakończyć tryb animacji i przejść do zarządzania projektami i ekranami, wybierz polecenie Wyjdź z trybu animacji dostępne w prawym górnym rogu ekranu.

Zachowanie ekranów w trybie animacji¶

Aktualizacja danych¶

Komponenty ekranów cyklicznie pobierają dane z systemu. Odświeżanie wartości zależy od konfiguracji źródeł danych oraz typu tagów.

Reakcja na alarmy¶

Elementy ekranów mogą zmieniać wygląd (kolor, obramowanie, ikonę), jeśli powiązany tag znajduje się w stanie alarmowym.

Elementy sterujące¶

Użytkownicy posiadający odpowiednie uprawnienia mogą:

uruchamiać akcje sterujące,
zmieniać wartości parametrów,
korzystać z przycisków, pól wyboru i innych komponentów interaktywnych.

Użytkownicy bez odpowiednich uprawnień zobaczą elementy sterujące w trybie nieaktywnym.

Nawigacja¶

Tryb animacji umożliwia przechodzenie pomiędzy ekranami za pomocą przycisków, linków i elementów nawigacyjnych umieszczonych na ekranie.

Ograniczenia trybu animacji¶

W trybie animacji niedostępne są:

edycja elementów i ich konfiguracji,
zmiana układu ekranów,
modyfikacja powiązań tagów,
narzędzia projektowe.

Wszelkie zmiany muszą być wykonane w trybie projektowania ekranów w module DataPortal Designer.
