Wykres Gantta¶

Wykres Gantta jest obiektem zaawansowanym służącym do prezentowania zależności czasowych pomiędzy sygnałami w systemie.

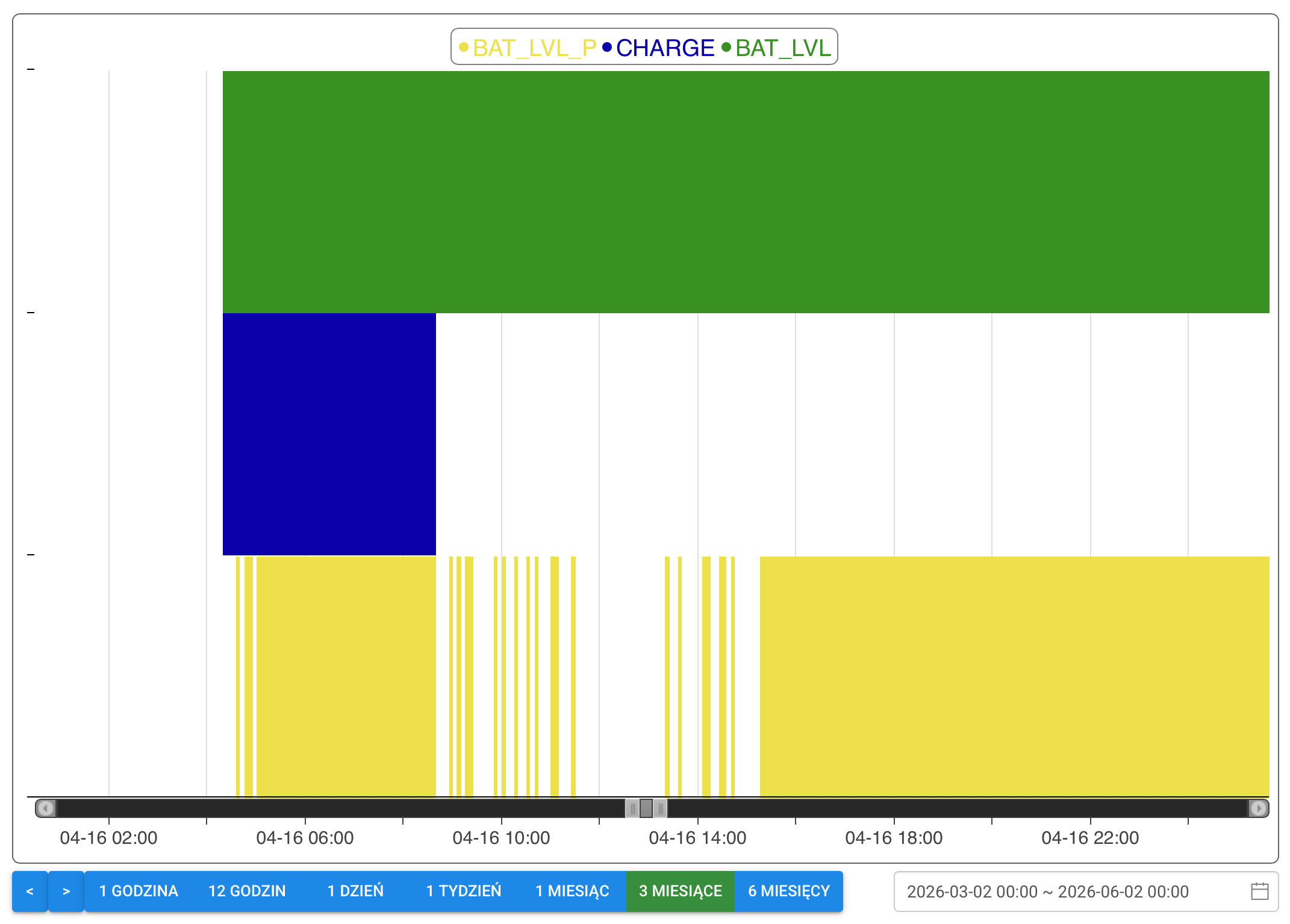

Wykres ten wykorzystuje tagi binarne (np. stany 0/1, OFF/ON), które są wizualizowane w postaci poziomych pasków czasu. Każdy tag prezentowany jest na osobnym wierszu, a paski ułożone są jeden nad drugim, co zapewnia czytelną i uporządkowaną strukturę wykresu.

Pojawienie się paska oznacza okres, w którym dany tag binarny znajdował się w stanie aktywnym. Długość paska odpowiada czasowi trwania tego stanu, a jego położenie na osi czasu pokazuje dokładny moment rozpoczęcia i zakończenia.

Dzięki takiej formie wizualizacji możliwe jest:

porównywanie czasów aktywności wielu tagów binarnych,
analizowanie sekwencji zdarzeń,
badanie zależności czasowych pomiędzy sygnałami,
identyfikowanie współwystępowania lub opóźnień pomiędzy stanami poszczególnych tagów.

Wykres Gantta jest szczególnie przydatny w analizie procesów, sterowań oraz zdarzeń, w których kluczowe znaczenie ma czas trwania i wzajemne relacje sygnałów binarnych.

Dodawanie wykresu na ekranie¶

Aby dodać wykres do projektowanego ekranu:

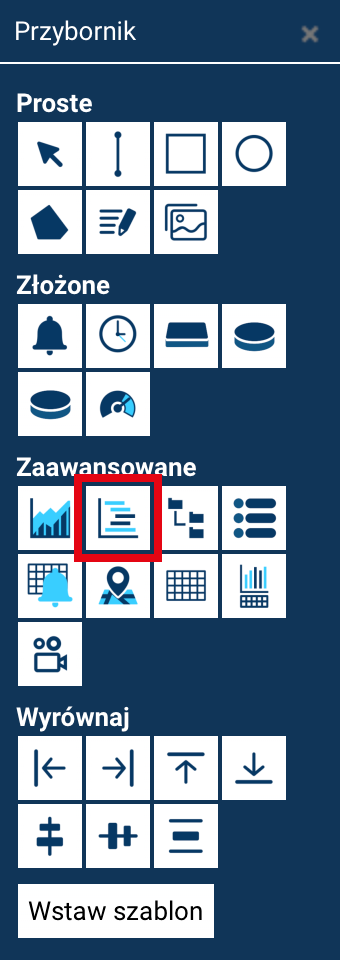

Wybierz z panelu narzędziowego (Przybornika) narzędzie Wykres standardowy gantt.
Następnie:
- kliknij pojedynczo na ekranie – wykres zostanie wstawiony z domyślnym rozmiarem, który można później zmienić
  lub
- kliknij i przeciągnij zaznaczając prostokąt – wykres od razu zostanie utworzony w zadanym rozmiarze.

W obu przypadkach pozycję i rozmiar wykresu można swobodnie modyfikować później.

Standardowe właściwości obiektu typu wykres obejmują pozycję i rozmiar. W przypadku wykresu kąt obrotu jest ignorowany.

Edycja wykresu¶

Edycja Wykresu Gantta odbywa się w sposób analogiczny do edycji wykresu standardowego, opisanego w poprzednim rozdziale dokumentacji.

Dostępne są te same mechanizmy oraz ustawienia, w szczególności:

wybór serii danych (tagów) do wykresu,
opcje dotyczące wyświetlania osi wykresu,
określenie stylu wykresu, kolorystyki, widoczności poszczególnych elementów itp.

Zasady działania okien edycji, sposób ich wywoływania oraz zakres dostępnych opcji są spójne z wykresem standardowym, co zapewnia jednolite i przewidywalne zachowanie obiektów wykresów w systemie.
