Tagi lokalne

Tagi lokalne umożliwiają tworzenie wartości wyliczanych na podstawie wzorów oraz innych tagów. Formuły mogą wykorzystywać podstawowe działania matematyczne i logiczne, a także predefiniowane skrypty (Akcje). Dzięki temu możliwe jest wykonywanie lokalnych obliczeń i przygotowywanie danych wykorzystywanych bezpośrednio na ekranach SCADA — bez zapisywania wyników w bazie danych.

Tagi tego typu działają wyłącznie w kontekście wizualizacji i są przeznaczone do szybkiego przetwarzania danych na potrzeby ekranów synoptycznych, animacji, wskaźników czy dodatkowej logiki prezentacji danych. Wartości tagów przetwarzanych nie są archiwizowane i nie są uwzględniane w rozliczeniu dziennego bilingu systemu.

Tagi lokalne

Definicje zmiennych lokalnych są zapisywane wraz z ekranem i nie są archiwizowane w bazie. Nie są tym samym dostępne z poziomu zarządzania zasobami.

Prezentacja przeliczonych wartości tagów lokalnych jest realizowana standardowymi mechanizmami animacji.

Dodawanie taga lokalnego

  1. Wybierz polecenie TAGI w panelu narzędziowym, aby przejść do tworzenia nowej zmiennej.

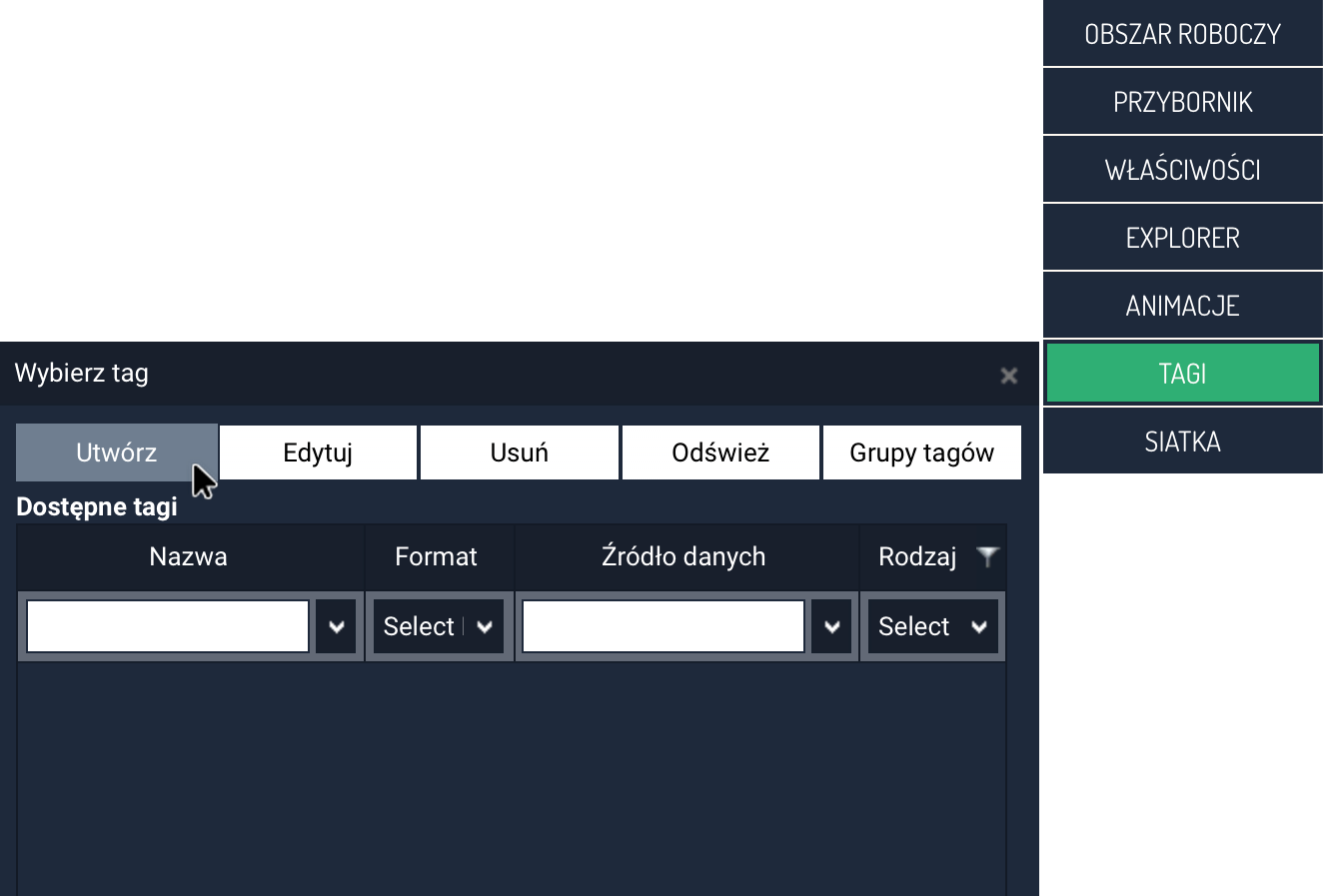

  2. W panelu z tagami kiknij polecenie Utwórz. Tworzenie tagów

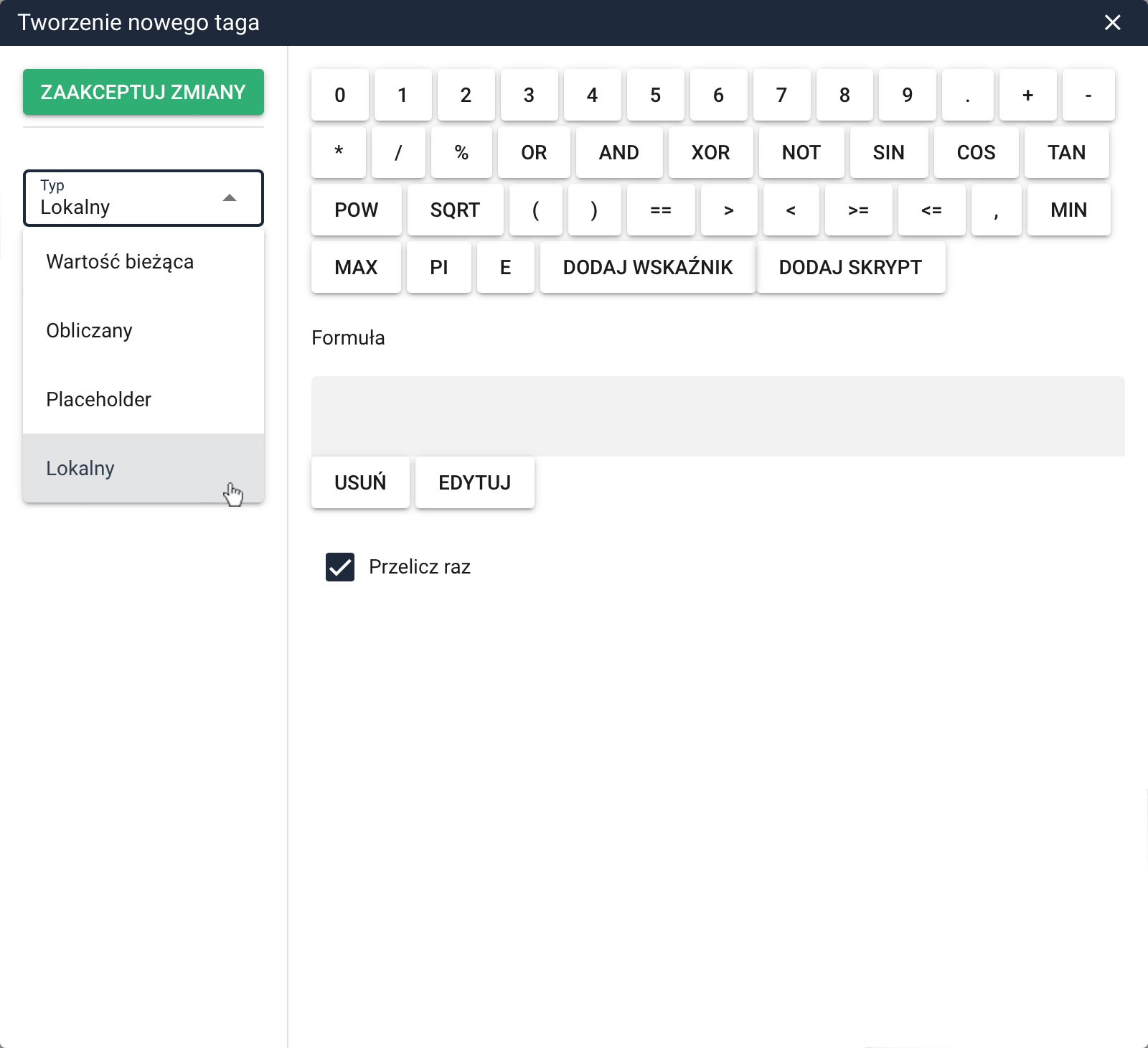

  3. W kolejnym kroku, jako typ taga wybierz Lokalny i wprowadź nazwę nowego taga. Tag lokalny

  4. Wprowadź następnie formułę wyliczajcą wartość taga lokalnego. W centralnej części okna znajduje się edytor formuły, służący do definiowania sposobu wyliczania wartości taga. Formułę można budować z wykorzystaniem:

    • podstawowych działań matematycznych,
    • operatorów logicznych i porównań,
    • funkcji matematycznych,
    • innych tagów,
    • funkcji i skryptów systemowych.

    Przyciski dostępne w górnej części okna umożliwiają szybkie wstawianie operatorów i funkcji do formuły.

    Przycisk DODAJ WSKAŹNIK pozwala wybrać inne tagi, które mają zostać wykorzystane w obliczeniach wartości taga lokalnego. Wybrane tagi są następnie wstawiane do formuły.

    Przycisk DODAJ SKRYPT umożliwia dodanie gotowych funkcji lub fragmentów logiki dostępnych w systemie.

  5. Po zdefiniowaniu formuły kliknij przycisk ZAAKCEPTUJ ZMIANY, aby utworzyć tag lokalny.

Wynik obliczenia nie będzie zapisywany w bazie archiwalnej. Tag przetwarzany może być używany jako źródło animacji w taki sam sposób jak tag typu Wartość bieżąca.
