Linia

Narzędzie to umożliwia rysowanie prostych odcinków wykorzystywanych m.in. jako łączniki, elementy techniczne, podkreślenia czy część bardziej złożonych konstrukcji graficznych.

Rysowanie linii

Aby narysować linię:

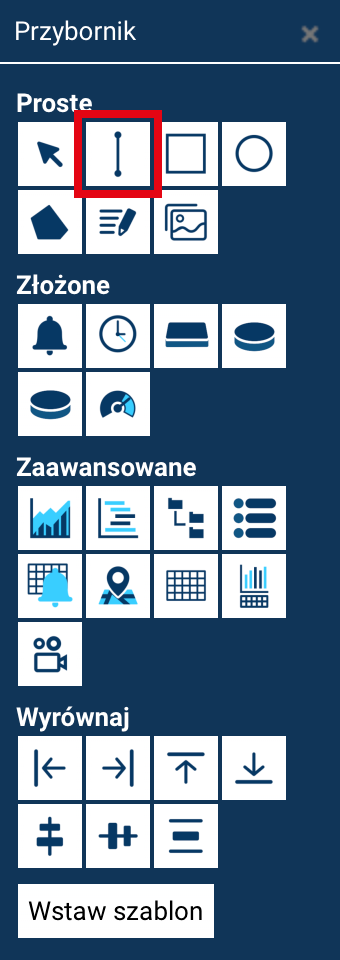

1. Wybierz narzędzie Linia z Przybornika.
2. Kliknij w miejscu rozpoczęcia linii.
3. Przeciągnij kursor w kierunku końca linii i zwolnij przycisk myszy.
4. Zwolnij przycisk myszy, aby zakończyć rysowanie.

Po wstawieniu linia pojawi się na ekranie wraz z uchwytami umożliwiającymi jej edycję. W odróżnieniu od większości obiektów (prostokąty, elipsy, obrazy), linia nie posiada ośmiu uchwytów skalujących ani uchwytu do obracania. Wynika to z jej geometrycznej natury — linia definiowana jest przez dwa punkty końcowe.

Linia udostępnia trzy uchwyty:

• Dwa skrajne uchwyty
  Umożliwiają:
• zmianę długości linii (skalowanie),
• zmianę jej nachylenia poprzez przesuwanie jednego z końców,

• przeciągnięcie końca linii w dowolne miejsce na ekranie.

• Jeden uchwyt środkowy
  Służy do przesuwania całej linii, bez zmiany jej kształtu, położenia końców ani kąta.

Dzięki takiemu rozwiązaniu edycja linii jest prosta i precyzyjna — każdy z jej końców możesz prowadzić niezależnie, a środkowy uchwyt pozwala szybko przenieść obiekt bez deformacji.

Właściwości linii

Po zaznaczeniu linii, w panelu Właściwości dostępne są m.in.:

• Nazwa — identyfikator obiektu na ekranie.
• Wypełnienie — nie ma wpływu na styl wyświeltanej linii.
• Kolor kreski — kolor rysowanej linii.
• Grubość kreski — szerokość linii w pikselach.
• Styl kreski — linia ciągła, przerywana, kropkowana.
• Krycie — przezroczystość linii.
• Pozycja X / Y — położenie obiektu.
• Szerokość / Wysokość — odległości pomiędzy punktami końcowymi w osiach X i Y.
• Kąt — kąt nachylenia linii względem poziomu (wartość oznaczająca obrót wcześniej narysowanej linii).
