Przybornik

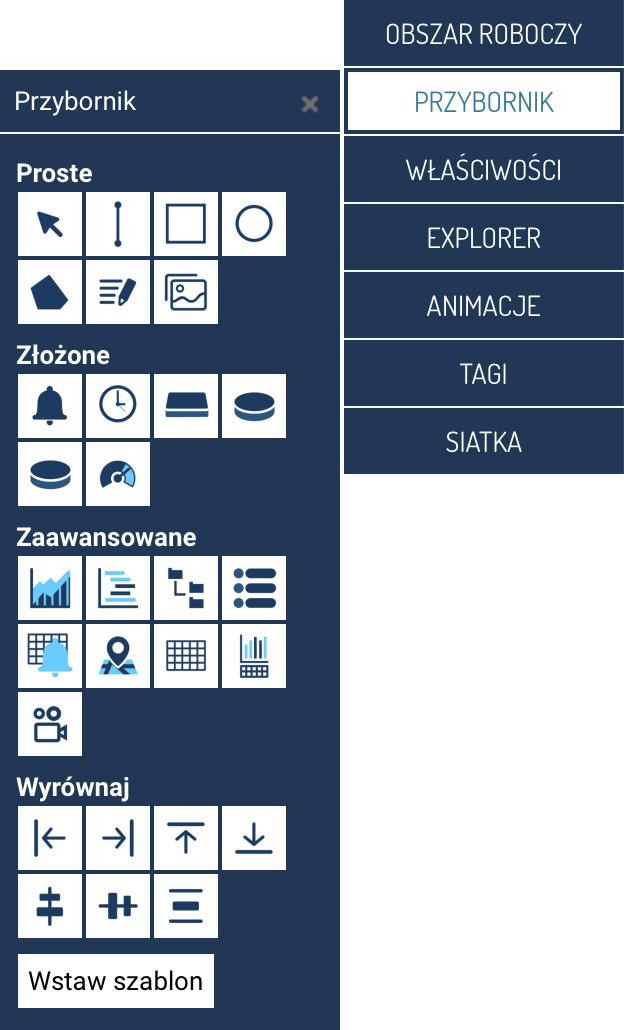

Panel Przybornik służy do wstawiania elementów graficznych i funkcjonalnych na projektowany ekran SCADA. Narzędzia pogrupowane są w cztery sekcje: Proste, Złożone, Zaawansowane oraz Wyrównaj. Na dole panelu znajduje się także opcja wstawiania gotowych szablonów ekranów.

Proste

Podstawowy zestaw elementów graficznych wykorzystywanych przy projektowaniu ekranu:

• Strzałka (tryb wyboru elementów) – służy do zaznaczania, przesuwania i edycji obiektów na ekranie. To narzędzie jest automatycznie wybierane po każdym wstawieniu obiektu na ekran.
• Linia – narzędzie do rysowania pojedynczych odcinków.
• Prostokąt – umożliwia rysowanie prostokątów.
• Elipsa – dodaje okręgi i elipsy.
• Ścieżka – pozwala tworzyć nieregularne ścieżki i figury wielokątne.
• Pole tekstowe – wstawia obiekt tekstowy, który można formatować i wiązać ze zmiennymi.
• Obraz – umożliwia wstawienie grafiki z zasobów.

Złożone

Elementy o większym stopniu funkcjonalności, często powiązane z danymi systemowymi:

• Licznik alarmów – wyświetla liczbę bieżących alarmów.
• Data i godzina – pole prezentujące aktualny czas systemowy.
• Przycisk prostokątny – standardowy przycisk akcji.
• Przycisk okrągły ze strzałką – wykorzystywany w interfejsach sterowania.
• Przycisk okrągły X – element wykorzystywany najczęściej do zatrzymywania procesów lub zamykania okien.
• Wskaźnik typu gauge – graficzny wskaźnik wartości (tarczowy).

Zaawansowane

Zaawansowane komponenty wizualizacyjne i systemowe:

• Wykres standardowy – prezentacja danych w formie klasycznego wykresu liniowego lub słupkowego.
• Wykres Gantt – wizualizacja zależności czasowych, np. pracy urządzeń.
• Widok drzewa – hierarchiczne menu nawigacyjne z przypisanymi akcjami.
• Widok listy – płaskie menu nawigacyjne w postaci uporządkowanej listy.
• Zestawienie alarmów – specjalizowany widok do prezentacji alarmów wraz ze stanami.
• Mapa – prezentacja danych geoprzestrzennych oraz lokalizacji urządzeń.
• Widok tabeli – tabelaryczna prezentacja danych, również z możliwością powiązań z tagami.
• Bilans – zaawansowany widok do prezentowania zestawień, statystyk oraz agregacji danych historycznych.
• Video – element umożliwiający osadzanie strumienia wideo.

Wyrównaj

Narzędzia służące do porządkowania położenia elementów na ekranie:

• Wyrównaj do lewej, do prawej, do góry, do dołu
• Wyrównaj do środka w pionie, do środka w poziomie
• Rozłóż z przesunięciem Poziomo i pionowo – otwiera okno dialogowe umożliwiające ustawienie równomiernego rozmieszczenia zaznaczonych elementów z określonym przesunięciem w poziomie i/lub pionie. Wybrane obiekty zostaną rozmieszczone kolejno, począwszy od elementu znajdującego się najbardziej z lewej (dla rozkładu poziomego) lub najbardziej u góry (dla rozkładu pionowego). Rozkład w poziomie wyrównuje obiekty względem ich lewej krawędzi, natomiast rozkład w pionie względem górnej krawędzi, dodając między nimi zadany odstęp w pikselach.

Narzędzia te działają na aktualnie zaznaczonych obiektach i pozwalają szybko uporządkować układ elementów.

Szablony

Przycisk Wstaw szablon otwiera okno z biblioteką gotowych elementów ekranu.
Do wyboru dostępnych jest wiele szablonów, ich opis znajduje się w odrębnym rozdziale dokumentacji.
