Tagi¶

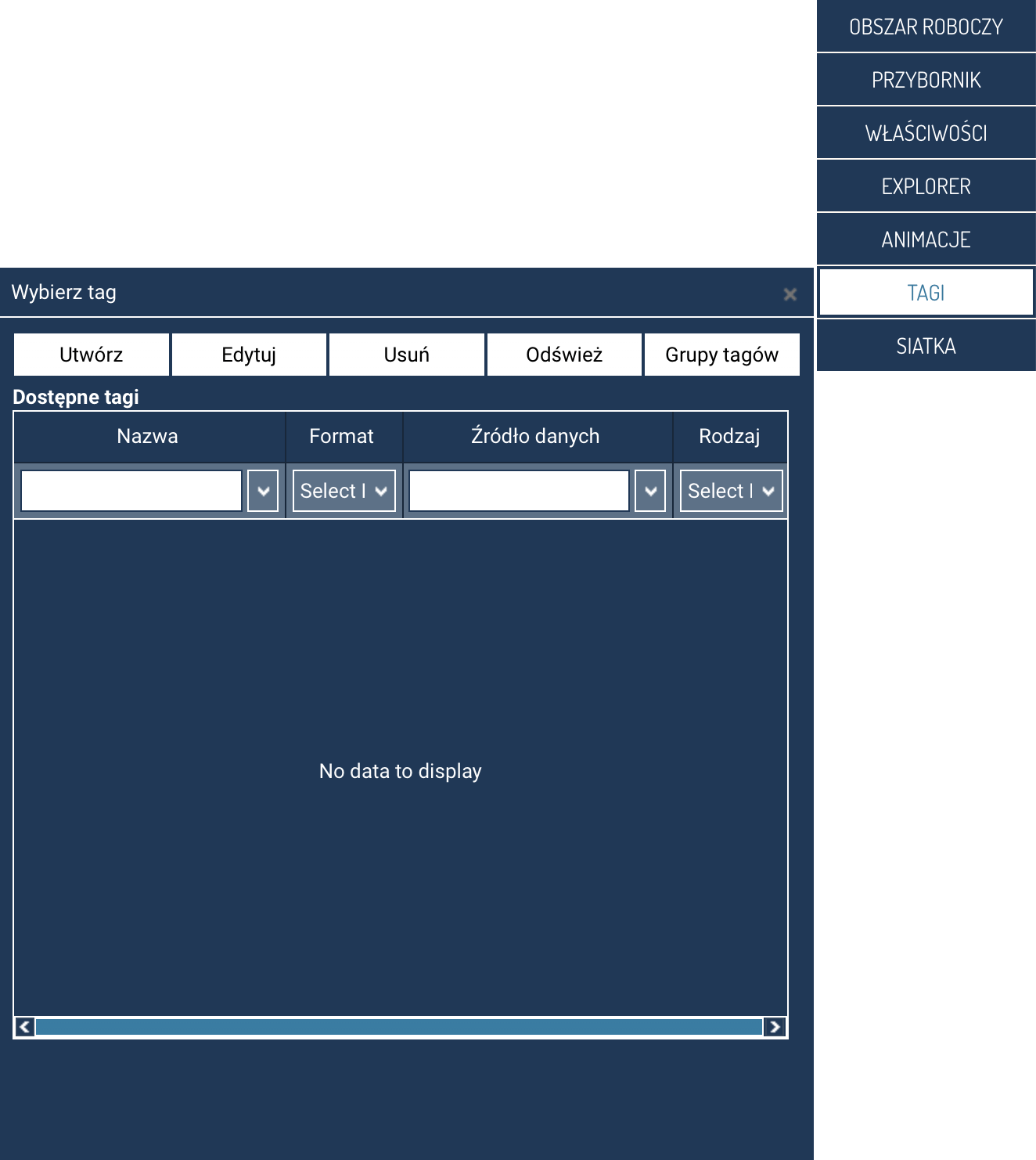

Panel Wybierz tag służy do przeglądania, filtrowania, tworzenia i edycji tagów dostępnych w projekcie. Jest on wykorzystywany wszędzie tam, gdzie konieczne jest powiązanie obiektu z danymi — np. w animacjach, wykresach, wskaźnikach, alarmach czy polach tekstowych.

Panel wyświetla listę wszystkich tagów dostępnych w projekcie wraz z najważniejszymi informacjami: nazwą, formatem, źródłem danych oraz rodzajem taga.

Przyciski akcji¶

W górnej części panelu znajdują się przyciski:

Utwórz – otwiera formularz dodawania nowego taga do projektu.
Edytuj – umożliwia edycję wybranego taga.
Usuń – usuwa zaznaczony tag z projektu.
Odśwież – ponownie wczytuje listę tagów.
Grupy tagów – przechodzi do zarządzania grupami tagów (powiązanie placeholderów z tagami).

Przyciski te pozwalają na pełną obsługę cyklu życia tagów: od tworzenia, przez modyfikację, aż po porządkowanie i grupowanie.

Tabela dostępnych tagów¶

Centralną część panelu stanowi tabela z listą tagów. Każdy wiersz reprezentuje pojedynczy tag, a kolumny prezentują:

Nazwa – unikalna nazwa taga.
Format – typ danych, np. BINARNY, BIT_I/O, UINT, FLOAT itd.
Źródło danych – źródło danych, z którym skojarzony jest tag.
Rodzaj – typ taga, np. Rejestr, Wirtualny, Obliczany.

Tabela umożliwia szybkie odnalezienie właściwego taga, obserwację jego struktury oraz ocenę, skąd pochodzą dane.

Filtrowanie tagów¶

Nad tabelą znajdują się pola filtrowania — niezależne dla każdej kolumny:

filtrowanie po nazwie,
filtrowanie po formacie,
filtrowanie po źródle danych,
filtrowanie po rodzaju.

Dzięki temu w dużych projektach łatwo zawęzić listę do tagów określonego typu, urządzenia czy formatu.

Filtrowanie działa natychmiast — wyniki aktualizują się po zmianie kryteriów.

Tworzenie i edycja tagów¶

Tworzenie nowego taga¶

Po kliknięciu Utwórz wyświetlany jest formularz, w którym można zdefiniować:

nazwę taga,
źródło danych,
format,
zakres wartości,
właściwości alarmowe,
przynależność do grupy tagów.

Nowo utworzony tag pojawi się na liście i może być od razu użyty w animacjach lub obiektach ekranu.

Edycja taga¶

Aby edytować istniejący tag:

zaznacz go na liście,
kliknij Edytuj,
zmień potrzebne parametry,
zapisz zmiany.

System automatycznie sprawdza, czy tag nie jest używany w sposób kolidujący z nową konfiguracją.

Usuwanie tagów¶

Tag można usunąć tylko wtedy, gdy nie jest wykorzystywany w:

animacjach,
alarmach,
wykresach,
innych właściwościach obiektów ekranu.

Jeśli tag jest używany, system poinformuje o konieczności jego wcześniejszego odpięcia.

Praca z grupami tagów¶

Przycisk Grupy tagów umożliwia przejście do modułu zarządzania grupami.
Grupy pozwaolają na logiczne powiązanie placeholderów z tagami.

Zastosowanie panelu¶

Panel Wybierz tag jest wykorzystywany w wielu miejscach Designera:

podczas przypisywania animacji,
przy definiowaniu konfiguracji wykresów,
w polach tekstowych wyświetlających wartości,
w obiektach alarmowych,
przy wypełnieniach i wskaźnikach,
w skryptach.

Dzięki temu stanowi jedno z kluczowych narzędzi zarządzania danymi w projektowanych ekranach SCADA.
