Wskaźnik¶

Wskaźnik (gauge) to element wizualizacji służący do prezentowania wartości liczbowej w formie półokrągłego lub łukowego miernika. Wartość bieżąca wyświetlana jest zarówno graficznie (kolorowym wypełnieniem łuku), jak i liczbowo w postaci etykiety.

Wskaźnik może być powiązany z dowolnym tagiem, dzięki czemu automatycznie aktualizuje swoją wartość podczas pracy ekranu.

Wstawianie wskaźnika na ekran¶

Aby dodać wskaźnik:

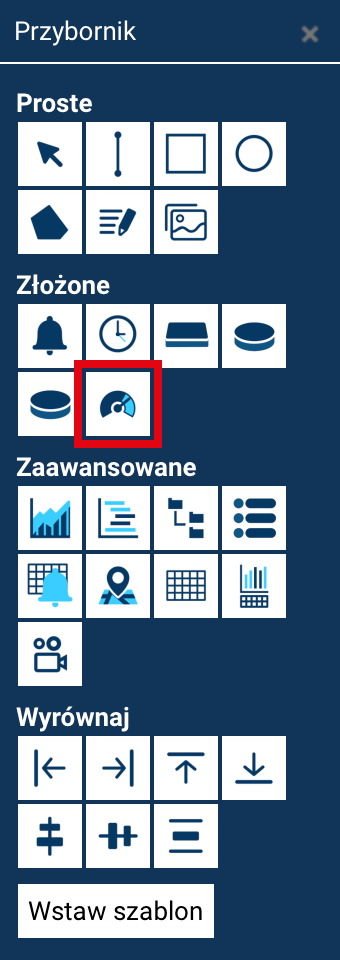

Otwórz Przybornik.
Wybierz narzędzie Wskaźnik.
Kliknij na ekranie w miejscu, w którym chcesz umieścić wskaźnik.

Wskaźnik można następnie dowolnie przesuwać, powiększać oraz obracać.

Właściwości wskaźnika¶

Po zaznaczeniu wskaźnika i wybraniu w Przyborniku polecenia Właściwości pojawia się panel, w którym można skonfigurować:

Parametry wizualne¶

Kąt – określa rozwarcie łuku miernika (np. 180°).
Promień – promień okręgu, z którego wycinek stanowi miernik.
Rozmiar – grubość łuku (szerokość paska).
Kolor tła – kolor nieaktywnej części łuku (obszar niewypełniony).
Kolor wypełnienia – kolor aktywnej części, odpowiadającej aktualnej wartości.

Parametry etykiety¶

Rozmiar czcionki
Typ czcionki
Kolor czcionki
Cyfry po przecinku – liczba miejsc dziesiętnych wyświetlanych w wartości.
Przesunięcie etykiety – pozwala przesunąć (w pionie) pozycję liczbowej wartości względem domyślnego położenia.

Parametry zakresu¶

Wartość min. – dolna granica wskazań.
Wartość maks. – górna granica wskazań.
Wartość aktualna – bieżąca wartość wyświetlana na wskaźniku (jeśli nie ustawiono taga).

Powiązanie z tagiem¶

Tag – wybierz tag, którego wartość ma być prezentowana na wskaźniku.
Po powiązaniu wskaźnik aktualizuje się automatycznie w trybie runtime.

Parametry geometryczne¶

Pozycja X / Pozycja Y
Szerokość, Wysokość
Kąt – obrót całego obiektu na ekranie

Po wprowadzeniu zmian należy kliknąć Zaakceptuj zmiany.

Działanie wskaźnika¶

Wskaźnik dynamicznie odwzorowuje wartość taga w zakresie od minimalnej do maksymalnej wartości.
Graficzne wypełnienie łuku jest proporcjonalne do wartości, a etykieta prezentuje ją liczbowo według ustawionego formatu.

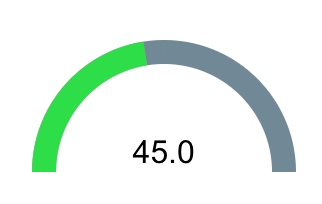

Przykładowo:

zakres 0–100
wartość aktualna: 45
wskaźnik wypełni 45% swojego łuku i wyświetli „45.0” (lub w innym formacie, zgodnie z ustawieniami).

Zastosowanie¶

Wskaźniki typu gauge stosuje się m.in. do prezentacji:

poziomu napełnienia,
prędkości,
temperatury,
wilgotności,
obciążenia,
dowolnych innych parametrów analogowych.
