Właściwości obiektu¶

Panel WŁAŚCIWOŚCI służy do przeglądania i edycji parametrów aktualnie zaznaczonego obiektu. Jego zawartość zmienia się dynamicznie w zależności od typu elementu umieszczonego na ekranie.

Aby otworzyć panel, kliknij w menu paneli funkcyjnych pozycję WŁAŚCIWOŚCI.

Właściwości wspólne dla wszystkich obiektów¶

Po otwarciu panel zawiera podstawowe parametry, które są wspólne dla każdego obiektu wizualnego:

Nazwa – etykieta identyfikująca obiekt na ekranie.
Pozycja X / Pozycja Y – współrzędne obiektu na ekranie. Punkt o współrzędnych (0, 0) oznacza lewy górny róg obszaru roboczego.
Szerokość / Wysokość – wymiary obiektu.
Kąt – obrót obiektu w stopniach.

Są to podstawowe parametry odpowiadające za położenie oraz wielkość obiektu.

Wyświetlanie właściwości obiektu po zaznaczeniu¶

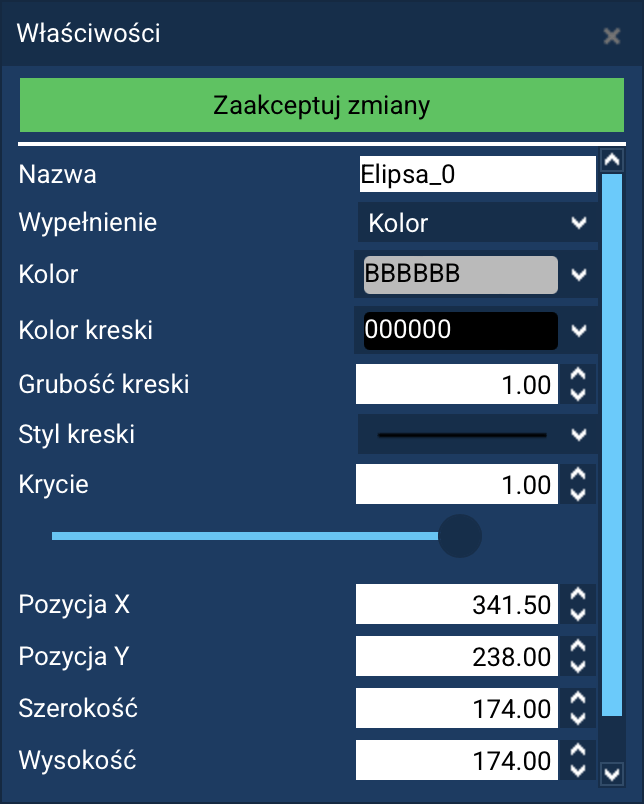

Po kliknięciu obiektu na ekranie panel WŁAŚCIWOŚCI rozszerza się o dodatkowe parametry specyficzne dla danego typu elementu. Mogą to być m.in. wartości powiązanych tagów, styl wizualny, kolory alarmów, źródła danych, zakresy, tryby pracy czy parametry działania.

Każdy typ obiektu posiada własny zestaw właściwości.

Zmiana właściwości i zatwierdzanie zmian¶

Zmiany większości parametrów są aplikowane natychmiast i nie wymagają manualnego potwierdzania. W takim przypadku przycisk Zaakceptuj zmiany pozostaje biały.

Jeżeli wartość właściwości wymaga zatwierdzenia (np. zmiany strukturalne czy parametry wpływające na konfigurację wewnętrzną obiektu), przycisk Zaakceptuj zmiany zostanie wyróżniony kolorem. Wówczas należy go kliknąć, aby zapisane zostały wszystkie wprowadzone modyfikacje.

Dodatkowe okna konfiguracji¶

Niektóre obiekty – w szczególności zaawansowane elementy wizualizacyjne, takie jak wykresy, zestawienia czy komponenty danych – posiadają dodatkowe okna konfiguracyjne, które umożliwiają precyzyjne ustawienie ich parametrów działania.

Okno konfiguracji można otworzyć na dwa sposoby:

klikając dwukrotnie w obiekt na ekranie,
naciskając przycisk Edytuj widoczny w panelu WŁAŚCIWOŚCI.

Takie okna zawierają bardziej rozbudowane ustawienia, np. konfigurację źródeł danych, osi wykresów, progów alarmowych, stylów, zakresów czy sposobu renderowania elementów.
