Zestawienie alarmów¶
Zestawienie alarmów jest obiektem zaawansowanym służącym do prezentowania listy alarmów zarejestrowanych w projekcie w formie tabelarycznej. Narzędzie to umożliwia bieżący podgląd stanu alarmów, ich analizę oraz wykonywanie operacji związanych z obsługą alarmów w trybie runtime.
Wstawianie zestawienia alarmów na ekran¶
Zestawienie alarmów dodaje się na ekran w standardowy sposób:

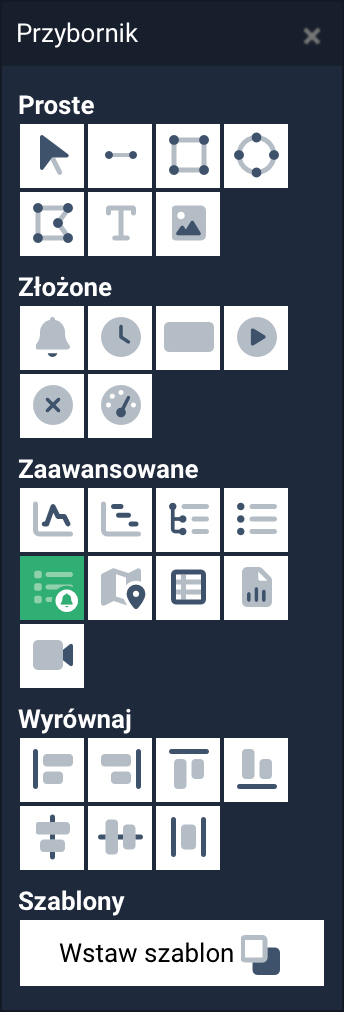

- wybierając narzędzie Zestawienie alarmów z Przybornika,
- klikając na ekranie w miejscu, w którym tabela ma zostać wstawiona lub
- rysując obszar, w którym ma zostać umieszczone zestawienie.
Rozmiar obiektu można zmieniać w trybie projektowania. W przypadku większej liczby alarmów zawartość tabeli jest automatycznie przewijana.
Konfiguracja zestawienia alarmów¶
Aby przejść do konfiguracji narzędzia:
- dwukrotnie kliknij obiekt Zestawienie alarmów na ekranie
lub - zaznacz obiekt i kliknij przycisk Edytuj w panelu Właściwości.

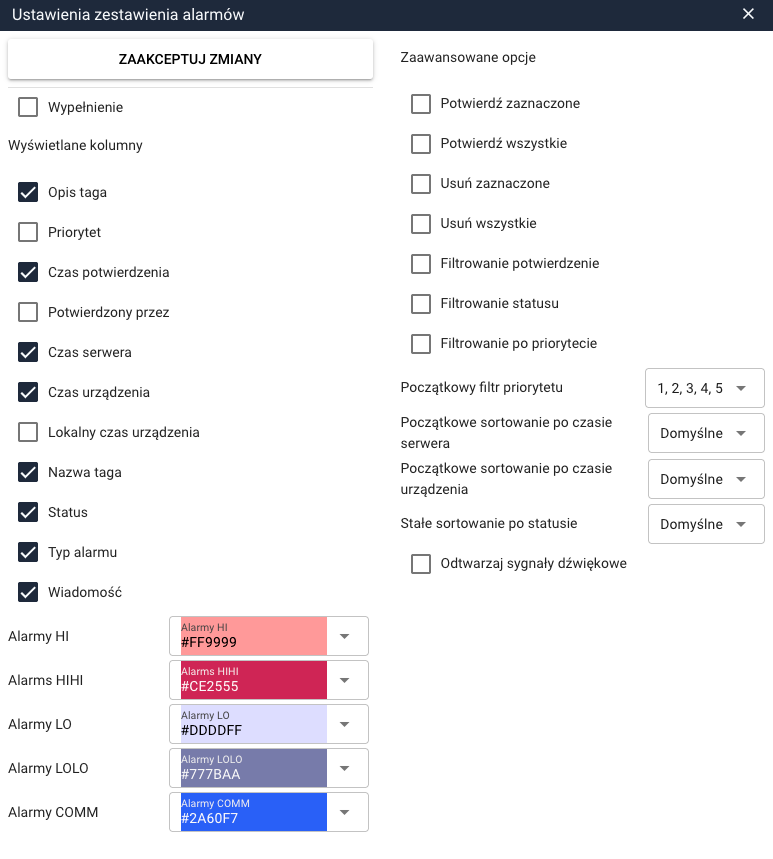

Otworzy się okno Ustawienia zestawienia alarmów, w którym dostępne są wszystkie opcje konfiguracyjne dotyczące wyglądu, filtrowania oraz obsługi alarmów.
Wyświetlane kolumny¶

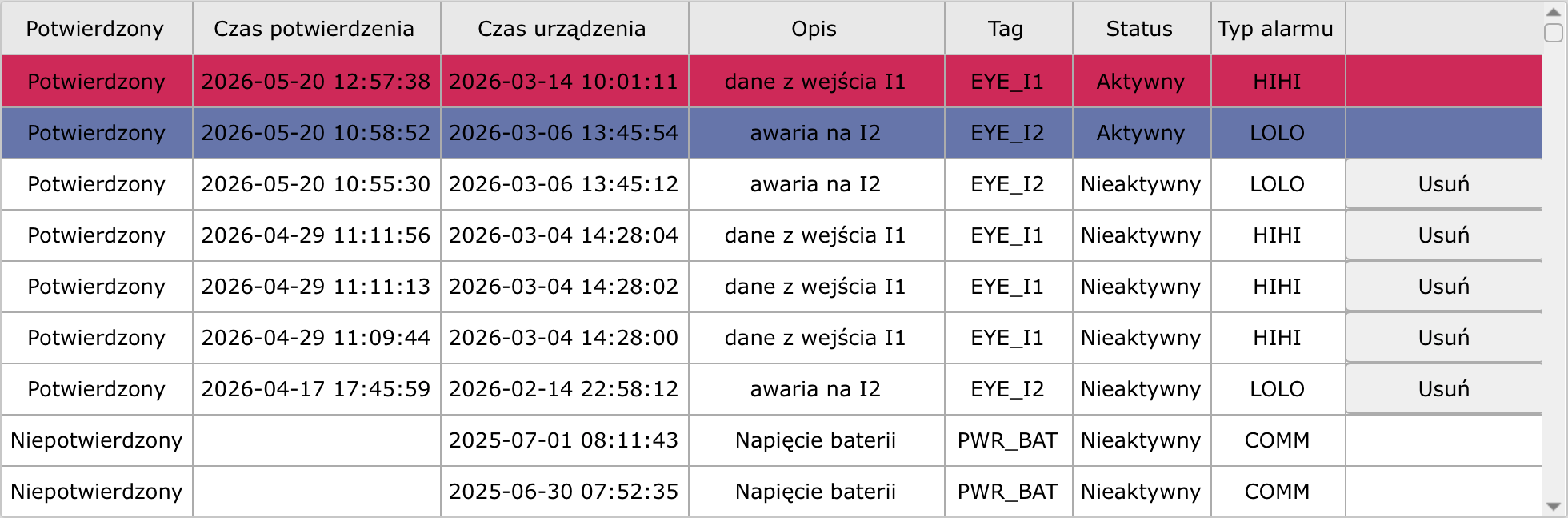

Zestawienie alarmów prezentowane jest w postaci tabeli, której zakres informacji może być konfigurowany przez użytkownika. Dostępne są m.in. następujące kolumny:
- nazwa taga,
- opis taga,
- typ alarmu,
- status alarmu,
- priorytet,
- wiadomość alarmowa,
- czas serwera,
- czas urządzenia,
- lokalny czas urządzenia,
- czas potwierdzenia,
- użytkownik, który potwierdził alarm.
Widoczność poszczególnych kolumn może być dowolnie włączana lub wyłączana w ustawieniach obiektu.
Operacje na alarmach¶
Zestawienie alarmów umożliwia wykonywanie podstawowych operacji na alarmach, takich jak:
- potwierdzanie zaznaczonych alarmów,
- potwierdzanie wszystkich alarmów,
- usuwanie zaznaczonych alarmów,
- usuwanie wszystkich alarmów.
Dostępność poszczególnych operacji może być konfigurowana. Zaznaczenie pola wyboru przy danej opcji powoduje wyświetlenie odpowiedniego przycisku w zestawieniu, umożliwiającego wykonanie tej operacji.
Filtrowanie i sortowanie¶
Obiekt oferuje możliwość:
- filtrowania alarmów po statusie,
- filtrowania alarmów po potwierdzeniu,
- filtrowania alarmów po priorytecie,
- określenia początkowego filtru priorytetu,
- ustawienia początkowego sortowania według czasu serwera,
- ustawienia początkowego sortowania według czasu urządzenia.
Pozwala to dostosować sposób prezentacji alarmów do potrzeb użytkownika już w momencie uruchomienia ekranu.
Sygnalizacja dźwiękowa¶
Zestawienie alarmów może opcjonalnie odtwarzać sygnały dźwiękowe informujące o pojawieniu się nowych alarmów, co zwiększa skuteczność reakcji operatora.
Kolorystyka alarmów¶
Dla poszczególnych typów alarmów możliwe jest zdefiniowanie indywidualnych kolorów, m.in. dla:
- alarmów HI,
- alarmów HIHI,
- alarmów LO,
- alarmów LOLO,
- alarmów COMM.
Kolory te są wykorzystywane w tabeli w celu szybkiej identyfikacji rodzaju i istotności alarmu.
Wypełnienie¶
Opcja Wypełnienie powoduje, że tabela z alarmami jest wyświetlana na cały ekran, niezależnie od ustawionego rozmiaru obiektu na etapie projektowania.
Umożliwia to wykorzystanie Zestawienia alarmów jako pełnoekranowego widoku do monitorowania stanu systemu.
Zestawienie alarmów stanowi podstawowe narzędzie operatorskie, umożliwiające skuteczne monitorowanie, filtrowanie i obsługę alarmów w systemie.
