Prostokąt

Podobnie jak inne obiekty proste, posiada zestaw wspólnych właściwości dotyczących wypełnienia, obrysu i krycia. Dodatkowo udostępnia parametry pozwalające na zaokrąglanie narożników.

Rysowanie prostokąta

Aby narysować prostokąt:

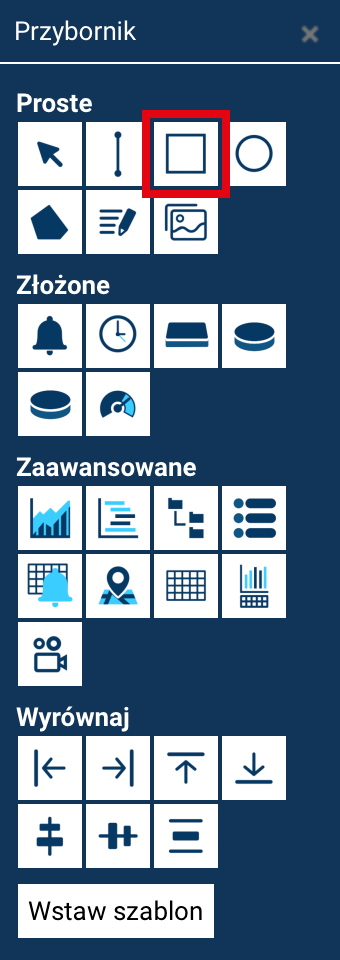

1. Wybierz narzędzie Prostokąt z Przybornika.
2. Kliknij w miejscu, w którym ma znajdować się pierwszy narożnik.
3. Przeciągnij mysz, aby określić szerokość i wysokość obiektu.
4. Zwolnij przycisk myszy, aby zakończyć rysowanie.

Rysowanie kwadratów

Aby narysować kwadrat, przy przeciąganiu myszką trzymaj wciśnięty klawisz Shift.

Po wstawieniu prostokąta można edytować jego położenie i rozmiar za pomocą uchwytów skalowania lub używając pól numerycznych w panelu Właściwości.

Właściwości prostokąta

Prostokąt posiada wszystkie wspólne właściwości obiektów prostych, w tym:

• Wypełnienie (kolor, gradient, wzór lub brak),
• Kolor obrysu,
• Grubość i styl kreski,
• Krycie.

Dodatkowo prostokąt udostępnia parametry odpowiedzialne za zaokrąglanie narożników.

Promień X i Promień Y

Parametry Promień X oraz Promień Y definiują kształt zaokrąglenia narożników prostokąta. Promień X określa poziome zaokrąglenie narożnika, a Promień Y - pionowe zaokrąglenie narożnika.

Zaokrąglenie narożników

Aby zaokrąglenie było widoczne, obie wartości muszą być większe od 0, inaczej prostokąt pozostanie z ostrymi narożnikami.

Jeśli chesz, żeby prostokąt miał klasyczne zaokrąglone rogi, obie wartości powinny być sobie równe.

Prostokąt jest dzięki temu obiektem bardzo elastycznym — może przyjmować formę klasycznej figury geometrycznej, kontenera o zaokrąglonych narożnikach lub nawet eliptycznego „pigułkowego” kształtu, w zależności od ustawionych promieni i stylu obramowania.
