Siatka i prowadnice¶

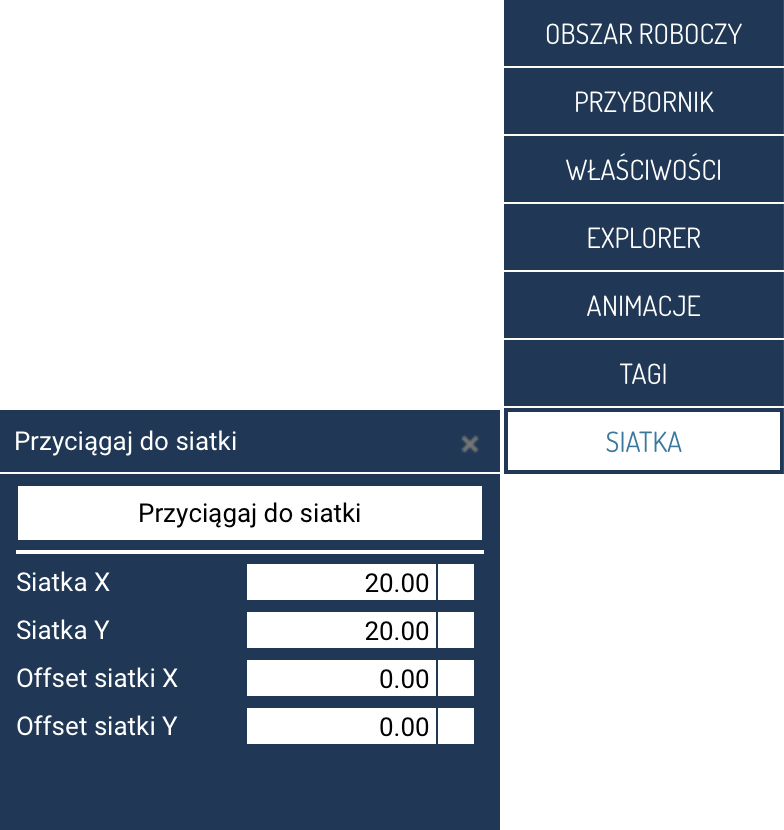

Panel Przyciągaj do siatki umożliwia precyzyjne rozmieszczanie elementów na ekranie poprzez wyrównywanie ich pozycji do zdefiniowanej siatki. Narzędzie pozwala zarówno włączyć automatyczne przyciąganie, jak i jednorazowo wyrównać wybrane obiekty.
Przełącznik przyciągania¶
Górny przycisk Przyciągaj do siatki pełni funkcję przełącznika:
- Włączony – elementy przeciągane na ekranie automatycznie wyrównują się do najbliższych linii siatki.
- Wyłączony – projektowanie odbywa się bez aktywnego przyciągania.
Po włączeniu przyciągania w panelu pojawia się dodatkowy przycisk umożliwiający jednorazowe wyrównanie aktualnego zaznaczenia.
Konfiguracja siatki¶
Panel umożliwia dostosowanie parametrów siatki:
- Siatka X – odstęp linii siatki w poziomie (w pikselach).
- Siatka Y – odstęp linii siatki w pionie.
- Offset siatki X – poziome przesunięcie początku siatki względem punktu (0,0).
- Offset siatki Y – pionowe przesunięcie początku siatki.
Parametry te określają sposób wyrównywania obiektów zarówno podczas ich przeciągania, jak i w ramach jednorazowego przyciągania.
Przyciągnij zaznaczenie¶
Przycisk Przyciągnij zaznaczenie pojawia się tylko wtedy, gdy funkcja przyciągania jest aktywna.
Służy do jednorazowego wyrównania wszystkich aktualnie zaznaczonych elementów, dopasowując ich pozycje do najbliższych punktów siatki zgodnie z ustawionymi parametrami.
Przyciąganie zaznaczonych obiektów
Podczas przyciągania zaznaczonych obiektów do siatki przesuwany jest ich lewy górny róg, który zostaje dopasowany do najbliższego przecięcia linii siatki. Rozmiar obiektu pozostaje bez zmian.
