POMPY

Grupa POMPY zawiera szablony obiektów służących do wizualizacji pracy pomp w instalacjach technologicznych. Obiekty te umożliwiają prezentację stanu pracy pompy w sposób dynamiczny, poprzez animację elementów ruchomych.

W skład grupy POMPY wchodzą następujące szablony:

Powiązanie z tagami

Wszystkie szablony z tej grupy mogą być powiązane z tagami. Wartość taga służy do określenia stanu pracy pompy.

Animacja pracy pompy

Szablony pomp są animowane – wewnątrz obiektu prezentowany jest ruch wirnika (łopatek), symbolizujący pracę urządzenia.

Sposób sterowania animacją jest zero-jedynkowy:

• gdy wartość powiązanego taga jest równa 0 – wirnik pozostaje nieruchomy,
• gdy wartość taga jest większa od 0 – wirnik obraca się.

Prędkość obrotu wirnika nie jest proporcjonalna do wartości taga – animacja informuje wyłącznie o stanie praca / brak pracy.

Właściwości i kolorystyka

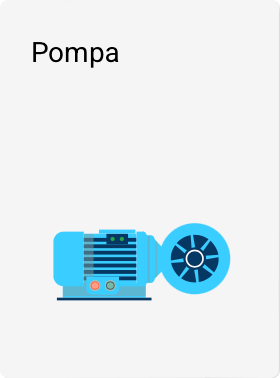

• Szablon Pompa posiada dodatkowe właściwości wizualne, umożliwiające:

  • zmianę kolorów,
  • korzystanie z presetów kolorystycznych.

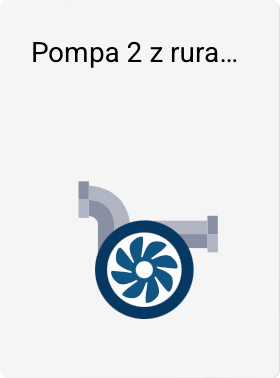

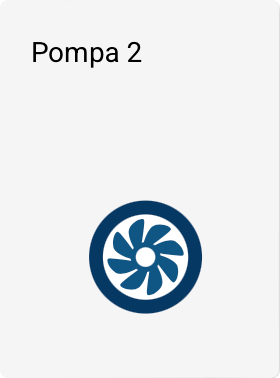

• Szablony Pompa 2 oraz Pompa 2 z rurami nie posiadają dodatkowych ustawień kolorystycznych – ich wygląd jest stały.

Wszystkie pozostałe właściwości, takie jak położenie, rozmiar czy kąt nachylenia, dostępne są standardowo w panelu Właściwości w Przyborniku.
