Zarządzanie tagami z poziomu ekranu

Tagi (zmienne) w systemie DataPortal mogą być tworzone i modyfikowane zarówno z poziomu modułu zarządzania zasobami, jak i bezpośrednio podczas projektowania ekranów synoptycznych.

W tym rozdziale opisano sposób tworzenia i konfiguracji tagów bezpośrednio z poziomu ekranu — najczęściej w trakcie przypisywania zmiennych do obiektów, animacji lub mechanizmów sterowania. Takie podejście pozwala szybko tworzyć nowe zmienne bez konieczności przechodzenia do modułu zasobów.

Szczegółowe informacje dotyczące typów tagów, ich właściwości, konfiguracji oraz zasad działania można znaleźć w rozdziale poświęconym zarządzaniu zasobami i tagami: Zarządzanie → Zasoby → Tagi.

Dodawanie taga

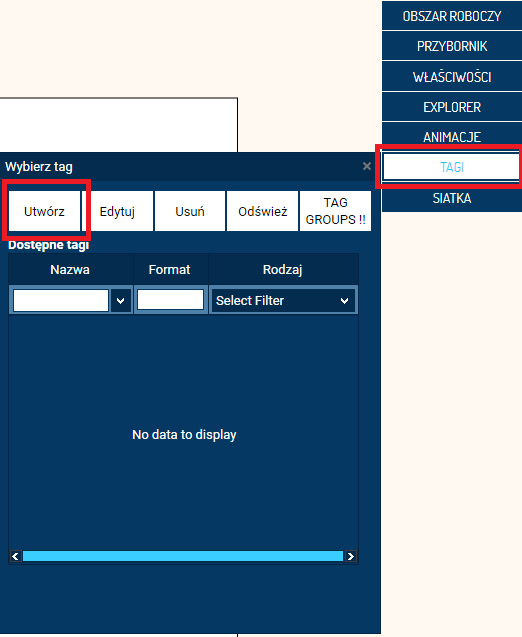

1. Wybierz polecenie TAGI w panelu narzędziowym, aby przejść do tworzenia nowej zmiennej.
2. W panelu z tagami kiknij polecenie Utwórz.

3. W kolejnym kroku wybierz typ taga. Dostępne są następujące typy zmiennych:

   • Wartość bieżąca (Rejestr) — reprezentuje wartość odczytywaną bezpośrednio z urządzenia lub innego źródła danych i aktualizowaną zgodnie z cyklem komunikacji.
   • Wirtualny — służy do przechowywania wartości pomocniczych i może działać niezależnie od urządzenia lub zostać do niego przypisany.
   • Obliczany — generuje swoją wartość na podstawie zdefiniowanej formuły matematycznej lub logicznej.
   • Lokalny — istnieje wyłącznie na ekranie wizualizacyjnym, nie jest zapisywany do bazy danych i służy do szybkich obliczeń wykonywanych lokalnie na ekranie.

   Wskazówka

   Domyślnie wybrany jest tag typu Wartość bieżąca — jeśli nowy tag ma być właśnietego typu, możesz od razu przejść do wprowadzenia nazwy taga.

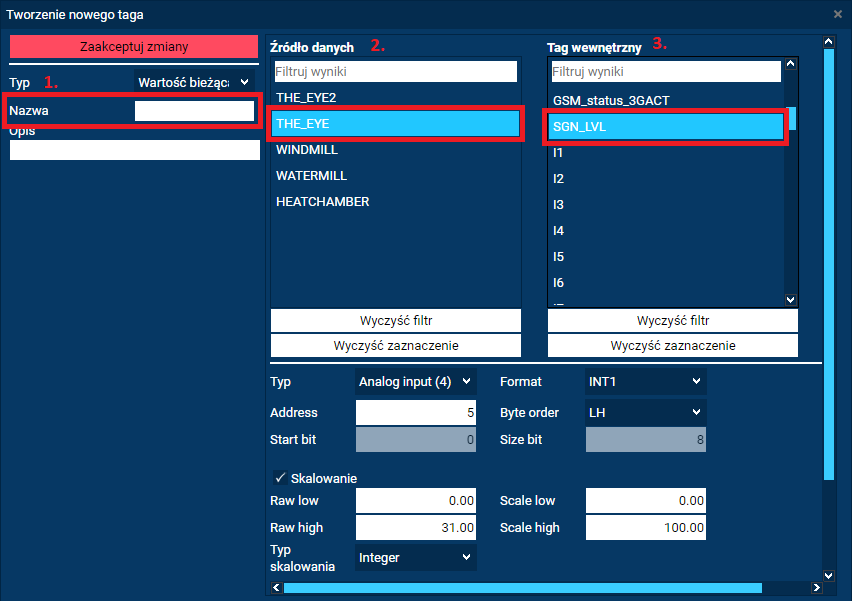

4. W kolejnym kroku podaj nazwę tworzonego taga.

5. Jeśli nowy tag ma być typu Rejestr (Wartość bieżąca), wybierz Źródło danych (jeśli nie ma należy utworzyć zgodnie z rozdziałem: Zarządzanie → Zasoby → Źródła danych) oraz opcjonalnie - żądany Tag wewnętrzny (predefiniowane zmienne w zależności od typu urządzenia, szczegółowy opis dostępny w mapie pamięci urządzenia).

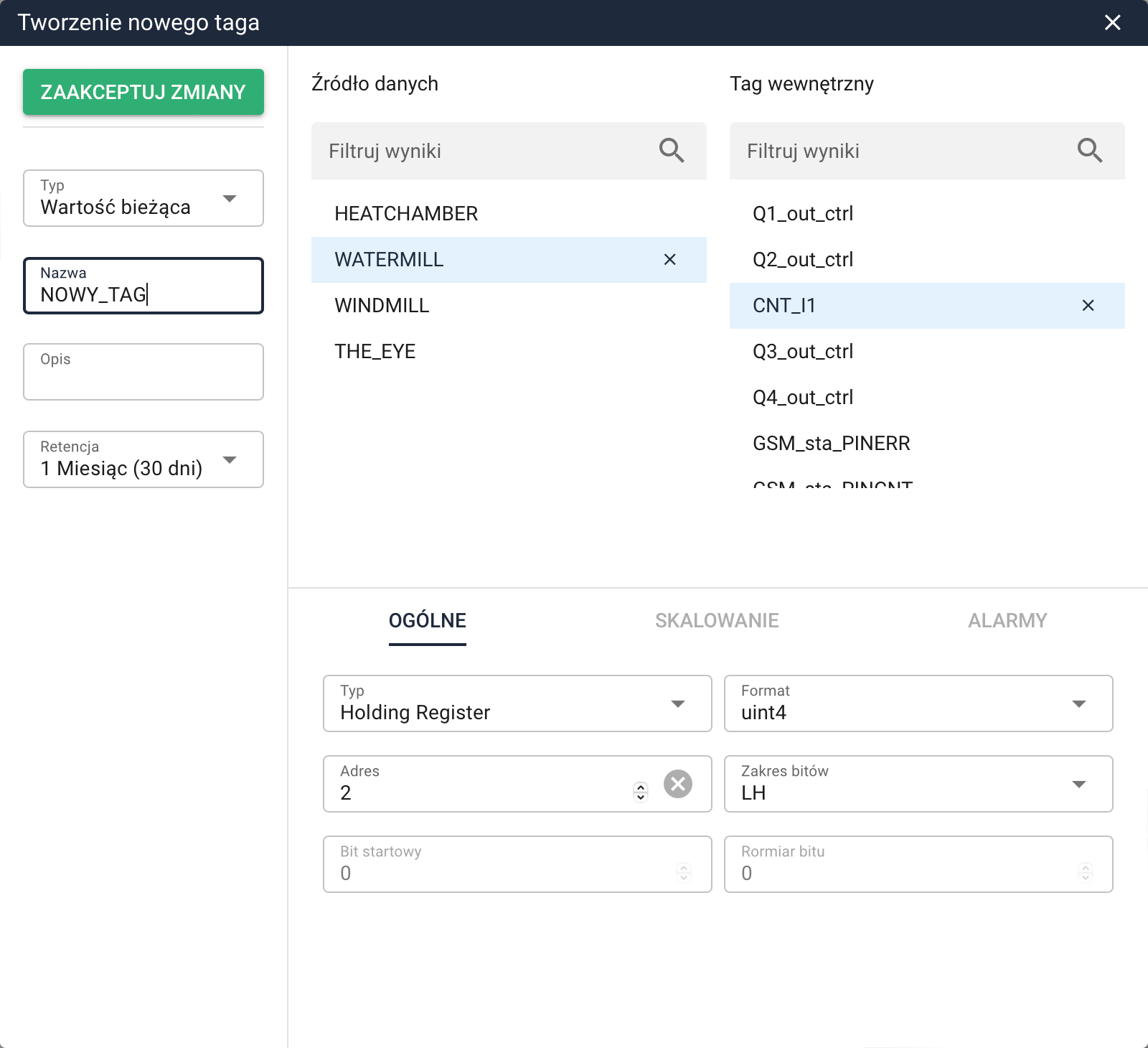

   W powyższym przykładzie jako nazwę naga wprowadzono NOWY_TAG, wybrano źródło danych WATERMILL i tag wewnętrzny CNT_I1.

   Tagi obliczalne i lokalne

   W przypadku tagów obliczanych i lokalnych, zamiast źródła danych wprowadź odpowiednią formułę wyliczającą zmienną.

6. Następnie możesz zmienić domyślne ustawienia taga w sekcji OGÓLNE, wprowadzić opcjonalne SKALOWANIE oraz ustawić alarmowanie na zakładce ALARMY.

7. Na koniec kliknij ZAAKCEPTUJ ZMIANY, aby zakończyć proces tworzenia taga.

Od tej chwili DataPortal będzie przetwarzał przychodzące dane ze źródła danych zgodnie z konfiguracją zmiennej. Raz przetworzone dane zostaną trwale zapisane do bazy i nie będą podlegać ponownemu przetworzeniu.
