ZBIORNIKI

Grupa ZBIORNIKI obejmuje szablony służące do wizualizacji zbiorników, silosów oraz elementów podglądu poziomu cieczy. Obiekty te są wykorzystywane do graficznego przedstawiania aktualnego stanu napełnienia na podstawie wartości odczytywanych z tagów.

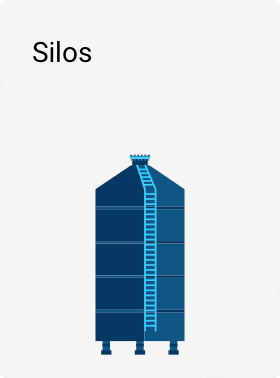

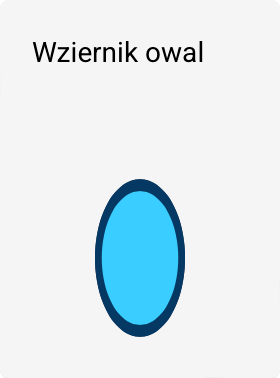

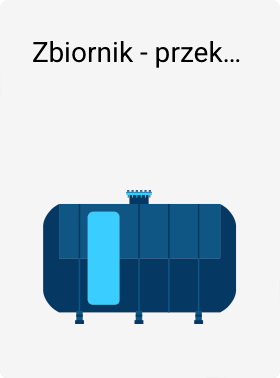

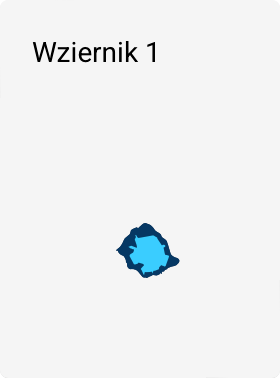

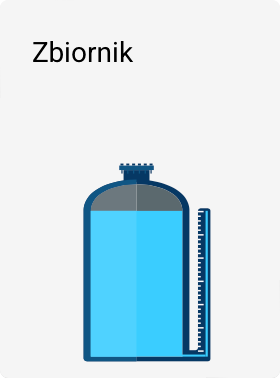

Do grupy ZBIORNIKI należą następujące szablony:

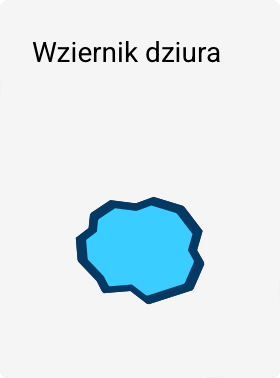

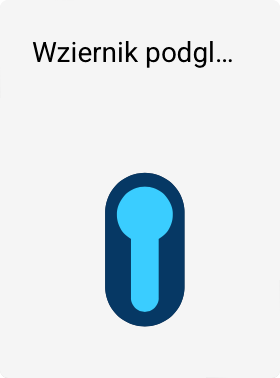

Warianty i orientacja

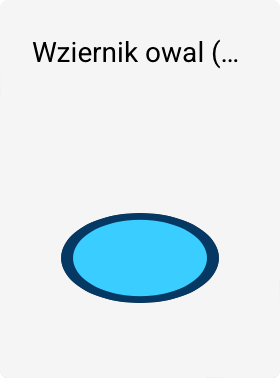

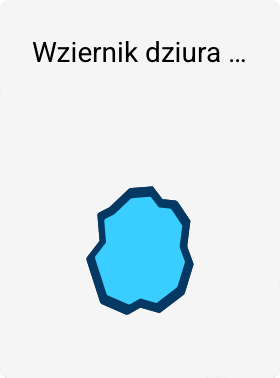

• Oznaczenie (90°) informuje, że dany szablon jest obrócony o 90° w stosunku do swojej wersji podstawowej.

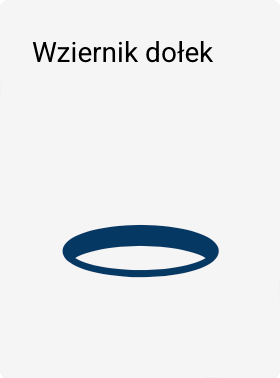

• Wziernik dołek jest wyjątkiem w tej grupie – stanowi on statyczny obiekt graficzny (zbiór krzywych) i nie obsługuje wizualizacji poziomu cieczy.

Powiązanie z tagami

Wszystkie szablony z tej grupy – z wyjątkiem Wziernika dołek – mogą być powiązane z tagami.
Wartość taga jest wykorzystywana do dynamicznego odwzorowania poziomu cieczy w obrębie danego obiektu (wypełnienie zbiornika, poziom w oknie podglądu itp.).

Parametry Min i Max

Szablony obsługujące wizualizację poziomu cieczy posiadają parametry:

• Wartość minimalna (Min)
  Określa dolny zakres wartości taga, który odpowiada pustemu lub minimalnemu poziomowi napełnienia.

• Wartość maksymalna (Max)
  Określa górny zakres wartości taga, który odpowiada pełnemu lub maksymalnemu poziomowi napełnienia.

Parametry Min i Max definiują sposób mapowania wartości taga na poziom wypełnienia zbiornika lub wziernika, niezależnie od rzeczywistego zakresu wartości mierzonej zmiennej.

Właściwości i kolorystyka

Większość szablonów z grupy ZBIORNIKI posiada rozszerzone właściwości wizualne, obejmujące:

• konfigurację kolorystyki (np. kolor zbiornika i cieczy),
• możliwość korzystania z gotowych presetów kolorystycznych,
• kopiowanie i wklejanie kolorów pomiędzy różnymi szablonami.

Dzięki temu możliwe jest zachowanie spójnego wyglądu wszystkich elementów instalacji.
