Tekst¶

Narzędzie Tekst służy do umieszczania na ekranie opisów, etykiet, nagłówków, wartości tagów oraz wszelkich innych elementów tekstowych. Tekst jest pełnoprawnym obiektem, który posiada zarówno właściwości wspólne dla obiektów prostych (wypełnienie, obrys, krycie), jak i zestaw parametrów typograficznych.

Wstawianie tekstu¶

Aby dodać tekst:

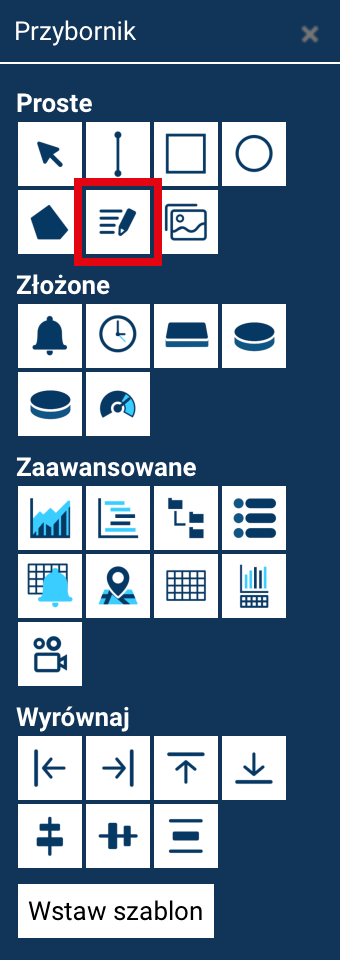

Wybierz narzędzie Tekst z przybornika.
Kliknij w miejscu, w którym chcesz umieścić napis.
Pojawi się edytor wbudowany (tzw. in-line editor), w którym możesz wpisać treść.

Kończenie wprowadzania tesktu

W edytorze in-line naciśnięcie Enter dodaje nową linię (nie kończy edycji tekstu). Aby zakończyć edycję, kliknij poza polem tekstowym.

Edycja istniejącego tekstu¶

Aby ponownie edytować wprowadzony tekst:

Dwukrotnie kliknij pole tekstowe albo wybierz polecenie edycji tekstu z menu kontekstowego w panelu eksploratora obiektów.
Zostanie otwarte okienko dialogowe Edycja tekstu, w którym możesz zmodyfikować treść.

Enter również dodaje nową linię, a zmiany zatwierdza przycisk ZAAKCEPTUJ ZMIANY.

Właściwości tekstu¶

Obiekt tekstowy posiada wszystkie wspólne właściwości obiektów prostych, czyli wypełnienie (kolor, gradient, wzór), obrys (kolor kreski, grubość, styl) i krycie.

Dodatkowo oferuje właściwości typograficzne:

Wielkość tekstu — zalecana metoda zmiany rozmiaru tekstu.

Skalowanie tesktu

Zamiast skalować obiekt, zmieniaj wielkość czcionki, aby zachować prawidłowe proporcje liter i obramowania.
Font — wybór czcionki, np. Arial.
Styl — Normalny, Pogrubiony, Kursywa, Pogrubiony + kursywa.
Wyrównanie — do lewej, do środka lub do prawej.

Tekst jako wyświetlanie wartości tagów¶

Pole tekstowe może również służyć jako dynamiczny element wyświetlający aktualną wartość taga.

Podczas projektowania:

wpisujesz dowolny tekst zastępczy (pełniący funkcję placeholdera),
następnie w module Animacje podpinasz pod obiekt odpowiedniego taga.

W trybie uruchomienia:

pole tekstowe automatycznie wyświetli ostatnią wartość przypisanego taga,
tekst zastępczy zostaje zastąpiony realną wartością z systemu.

Dzięki temu obiekt tekstowy może być wykorzystywany zarówno jako opis statyczny, jak i element wizualizacji prezentujący bieżące dane telemetryczne.
