PRZEŁĄCZNIKI

Grupa PRZEŁĄCZNIKI zawiera elementy służące zarówno do sterowania, jak i wizualizacji stanu przełączników w instalacjach oraz procesach technologicznych. Szablony te mogą reprezentować rzeczywiste przełączniki fizyczne, stany logiczne, tryby pracy urządzeń lub inne sygnały binarne.

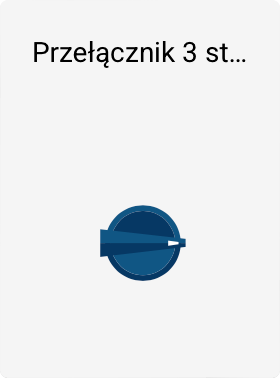

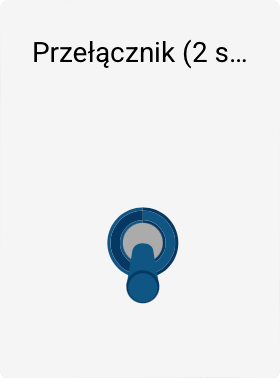

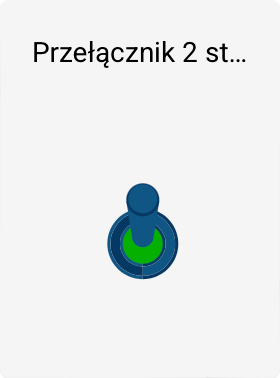

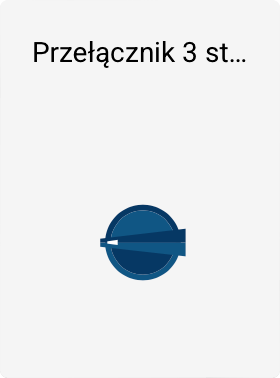

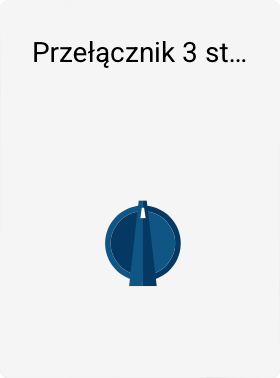

Poniżej przedstawiona jest lista dostępnych szablonów przełączników:

Właściwości przełączników

Wszystkie szablony przełączników posiadają wspólne właściwości obiektów, takie jak:

• nazwa obiektu,
• pozycja na ekranie,
• rozmiar,
• kąt obrotu.

Przełącznik dwustanowy – właściwości rozszerzone

Tylko pierwszy szablon - Przełącznik dwustanowy, posiada dodatkowe, dedykowane właściwości, umożliwiające bezpośrednie powiązanie go z logiką systemu:

• Tag stanu przełącznika
  Pozwala wskazać tag, którego wartość określa aktualny stan przełącznika.

• Definicja stanów logicznych
  Możliwe jest zdefiniowanie:

• jaka wartość taga oznacza stan Włączony,

• jaka wartość taga oznacza stan Wyłączony.

• Skrypt włączający
  Skrypt wywoływany w momencie kliknięcia przełącznika, gdy znajduje się on w stanie wyłączonym.

• Skrypt wyłączający
  Skrypt wywoływany w momencie kliknięcia przełącznika, gdy znajduje się on w stanie włączonym.

Dzięki tym właściwościom przełącznik dwustanowy może pełnić rolę aktywnego elementu sterującego, inicjującego konkretne działania w systemie.

Pozostałe szablony z grupy

Pozostałe szablony w grupie PRZEŁĄCZNIKI pełnią głównie funkcję wizualizacji stanu.
Nie posiadają one wbudowanych właściwości logicznych ani bezpośredniego powiązania z tagami czy skryptami.

Ich zachowanie można jednak modyfikować poprzez:

• przypisanie animacji,
• konfigurację animacji w panelu narzędziowym za pomocą polecenia ANIMACJE.

Pozwala to m.in. na:

• zmianę wyglądu przełącznika w zależności od wartości taga,
• symulowanie przełączenia stanu,
• dynamiczne reagowanie na zmiany procesu technologicznego.
