WSKAŹNIKI

Grupa WSKAŹNIKI obejmuje gotowe szablony obiektów służących do wizualizacji wartości pomiarowych, stanów liczbowych oraz informacji czasowych i systemowych. Są to elementy dynamiczne, które najczęściej prezentują dane pochodzące z tagów lub ze stanu systemu.

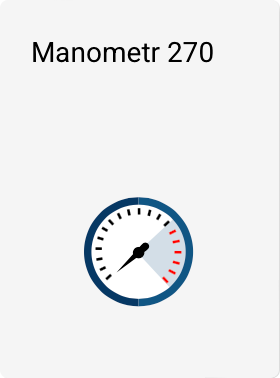

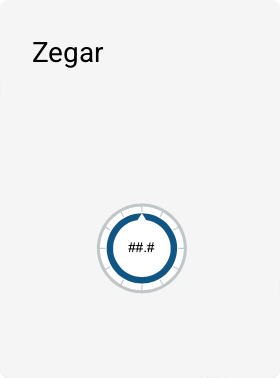

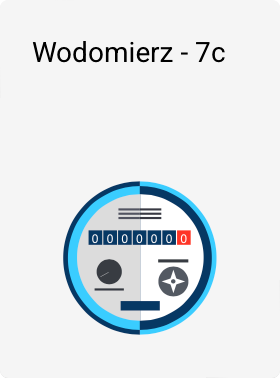

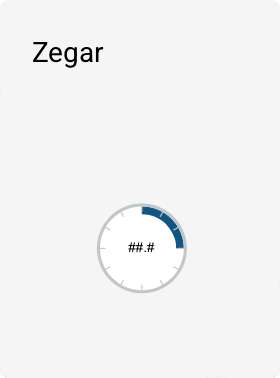

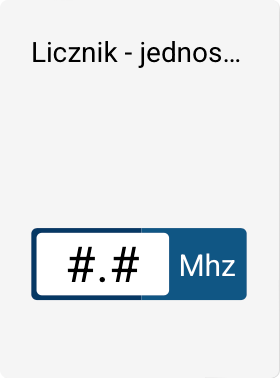

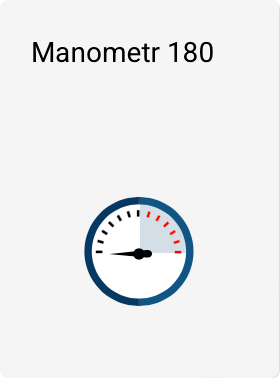

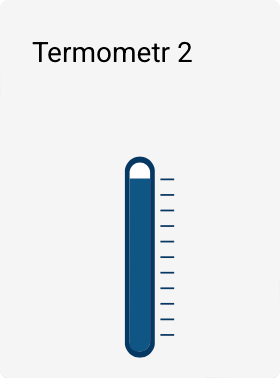

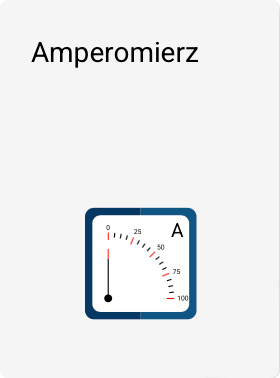

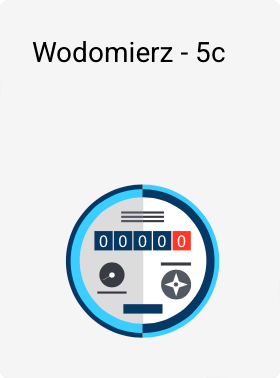

W skład grupy WSKAŹNIKI wchodzą następujące szablony:

Wskazówka

Kliknij obrazek z symbolem powyżej, aby wyświetlić jego opis.

Właściwości wskaźników

Wszystkie obiekty z grupy WSKAŹNIKI posiadają podstawowe właściwości dostępne w panelu WŁAŚCIWOŚCI w Przyborniku:

• Położenie
• Rozmiar
• Kąt nachylenia

Dodatkowo każdy z tych szablonów posiada rozszerzone parametry, dostępne w osobnym Oknie właściwości, które można otworzyć:

• poprzez dwukrotne kliknięcie obiektu na ekranie, lub
• za pomocą przycisku Edytuj w panelu właściwości w Przyborniku.

Zakres dostępnych parametrów zależy od wybranego typu wskaźnika.

Kolorystyka

Wszystkie szablony z tej grupy umożliwiają konfigurację kolorów:

• koloru podstawowego,
• koloru wewnętrznego (drugorzędnego),
• a w niektórych przypadkach również koloru uzupełniającego.

Dostępne są gotowe presety kolorystyczne, które można szybko zastosować do obiektu. Istnieje także możliwość kopiowania i wklejania kolorów pomiędzy różnymi szablonami, co ułatwia zachowanie spójnej stylistyki ekranów.

Powiązanie z tagami

Wszystkie wskaźniki z tej grupy – z wyjątkiem licznika alarmów – umożliwiają powiązanie z tagiem, którego wartość jest wyświetlana lub symbolizowana za pomocą danego obiektu.

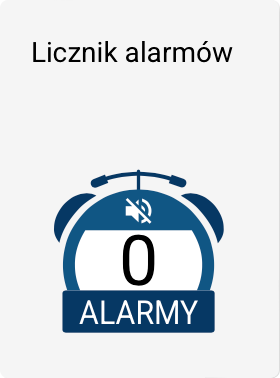

Licznik alarmów nie wymaga podpinania taga – prezentuje on liczbę aktualnie aktywnych alarmów w obrębie projektu.

Szczegółowe informacje dotyczące konfiguracji poszczególnych wskaźników oraz ich parametrów znajdują się w dedykowanych rozdziałach dokumentacji.

Dodatkowe parametry wskaźników typu zegar

Część wskaźników z grupy WSKAŹNIKI, w szczególności szablony w formie zegarów, posiada dodatkowe parametry konfiguracyjne:

• Wartość minimalna (Min)
  Określa dolny zakres wartości taga, który odpowiada minimalnemu wychyleniu wskazówki.

• Wartość maksymalna (Max)
  Określa górny zakres wartości taga, który odpowiada maksymalnemu wychyleniu wskazówki.

Parametry Min i Max definiują sposób mapowania wartości taga na zakres wskazań zegara.

Dodatkowo wskaźniki tego typu mogą posiadać parametr:

• Liczba miejsc po przecinku
  Określa precyzję prezentowanej wartości liczbowej wyświetlanej na zegarze.
